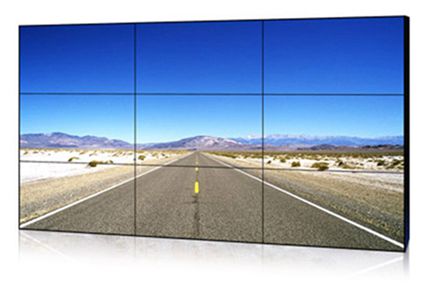

液晶拼接屏系統廣泛的來說包含了矩陣等設備，但是一些并不是專業領域的會認為液晶拼接屏系統就是大屏，矩陣就是處理器。今天拋開這些不提，來說一下液晶拼接屏系統和矩陣的連接樞紐。
液晶拼接屏系統矩陣的信號源選擇上。圖像上液晶拼接屏幕的信號源沒有限制。但是從液晶拼接屏幕的顯示效果來看，建議選擇信號質量和分辨率更高的信號源?？梢赃x擇HDMI、DVI等高清信號源。
液晶拼接屏幕一般包含一個內置的液晶拼接屏幕處理器，它與一個拼接處理器的軟件相匹配，這個處理器的功能是完成各種屏幕之間的圖像拼接。
矩陣的輸出端連接到液晶拼接屏幕的每個屏幕上；拼接屏中的各屏通過RS-232線路串聯(或網線)；液晶拼接屏幕之間串聯的RS-232線(或網線)連接到最后一個屏幕，然后輸出與控制計算機連接；矩陣的RS-232串口也通過RS-232線與控制計算機相連；在顯示設備上壓縮相同的信號。
通過拼接處理器的軟件控制矩陣，打開軟件，找到軟件上的“模式”按鈕，點擊選擇“拼接按鈕”按鈕，打開拼接控制面板。根據屏幕拼接的大小，選擇拼接信號源，然后用鼠標框選擇輸出通道，最后按“拼接執行”實現拼接功能。
