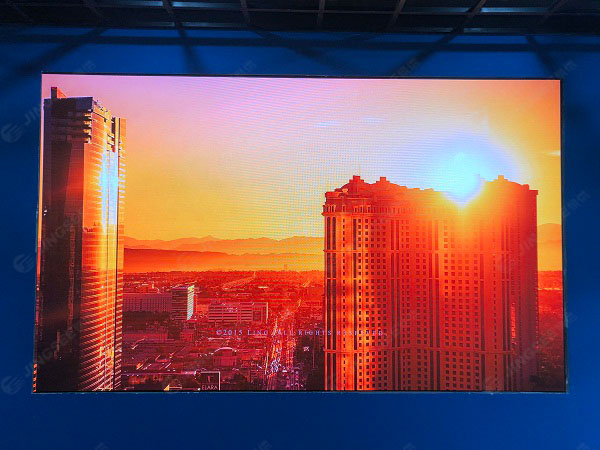

天津LED顯示屏是如何接線的？這是景信客戶經常會問到的問題。其實，我們一般是會給客戶安裝好所有系統，但是有些用戶為了自己方便想要學習，我們也就為大家講解一下吧。
天津LED顯示屏接線首先將切割好的型材拼接，也就是組裝好顯示屏的外框。市場上通用型材無非方形、圓形，但組裝方法是一樣的。然后把外框架組裝完畢，將LED顯示屏單元板擺放于框架內（注意框架的正反面，有槽的一面是正面），這時候安裝背條的位置是相當準確的，避免錯一根而改全部的麻煩。
天津LED顯示屏背條固定完畢，將框架移開，安裝磁鐵，固定好單元板。連接好排線、上下電源線。固定好顯示屏電源和LED控制卡,LED控制卡與電源線的連接。將LED控制卡用電源線與就近的單元板連接,控制卡上有標明正負極。
LED顯示屏電源與顯示屏單元板接線，注意正負極，建議使用SVV2*1.0軟芯線，也就是1平方雙股軟芯線主電源根據屏的大小選擇。控制卡與單元板排線連接，連接之前請仔細看明白為止，屏未固定在墻上，這是最關鍵一步，可以先通過測試按鈕檢查屏安裝是否正確，數據線正常一般用串口2、3、5交叉線，也有平行線，軟件光盤上一般都有接線說明。
